EA II M12x50 D feszítődübel (cinkkel galvanizált) gyémánt vágó- és fúrógépek rögzítéséhez

Építőanyagok
Engedélyezett:
C20/25-től C50/60-ig repedéses beton, többszöri rögzítés nem teherhordó szerkezetek esetén
Repedésmentes beton C20/25-től C50/60-ig
Továbbá alkalmazható:
Beton C12/15
Tömör szerkezetű terméskő

* Részletes információkat az építőanyagokról a regisztrációs dokumentumban talál.
Engedély
ETA-07/0135
ETA-07/0142
DoP No. 0044
DoP No. 0044
DoP No. 0069

Legfontosabb jellemzők
Egyszerű beütőszerelés: az alkalmazás alatt nincs megcsúszás a határozott peremnek köszönhetően.
Az általános metrikus csavarok és a menetes szárak alkalmazása csökkenti a rögzítés bonyolultságát.
ETA értékelés repedésmentes betonhoz.
Termékleírás

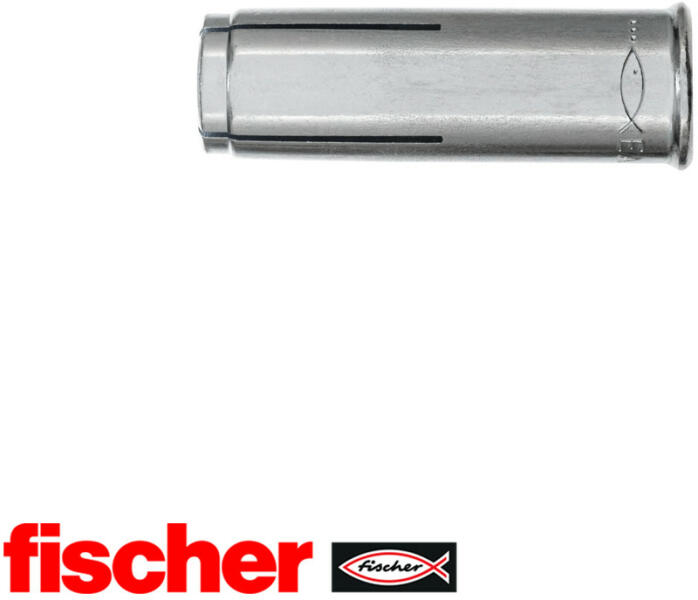

Fischer EA II M 12 D belsőmenetes feszítődübel ami cinkkel galvanizált acélból készült. A feszítődübel egyszerű kalapáccsal szerelhető. Az EAW H Plus szerszámmal beütött terpesztőkúp szétterpeszti és a furatfalnak feszíti a dübelhüvelyt. A megfelelő feszítéshez nem szükséges nyomatékkal meghúzni a csavart vagy menetes szárat. A fischer EA II M 12 D feszítődübel ideális gyémánt fúró- és vágógépek rögzítéséhez.
Előnyök
A kiálló perem túl mély furat esetén megakadályozza a becsúszást, és
ezáltal problémamentes szerelést eredményez.
A belsőmenet a menetes szárak és metrikus csavarok használatát egyaránt lehetővé teszi.
Az EMS gépi beütőszerszámnak köszönhetően könnyű az alkalmazás, különösen sorozat szerelések esetén.
Az EHS Plus beütőszerszám segítségével az EA II terpeszt, peremén pedig automatikusan megjelennek a jól látható biztonsági jelek.
A rövidebb, 25mm-es rögzítési mélységgel rendelkező elemen lévő tapadó pont megakadályozza a dübel kicsúszását terpesztés előtt.
A fekete rögzítőelem biztosítja a kicsúszás elleni védelmet fejfeletti szerelés esetén.
Működése
Az EA II előszereléssel alkalmazható.
Helyezze a beütődübelt a furatba és kalapács használatával üsse be a rögzítési alap síkjáig.
Az EHS Plus beütőszerszámmal (illetve EMS gépi szerszámmal) beütött terpesztőkúp szétterpeszti és a furatfalnak feszíti a dübelhüvelyt.
A beütőszerszámnak fel kell ülnie a dübel peremére, hogy biztosítsa a megfelelő terpesztést.
Gyémántfúrógép vagy gyémánt-vágógép rögzítéséhez a speciális, megerősített dübelhüvellyel rendelkező EA II M12 x 50 D / EA M 12 x 50 N D kivitelt kell használni.
Alkalmazások
Csővezetékek és szellőzők
Sprinkler rendszer
Kábel vezetékek és huzalok
Rácsok
Acélszerkezetek
Gépek
Konzolok
Zsaluzások
Gyémánt vagy magfúró eszközök
