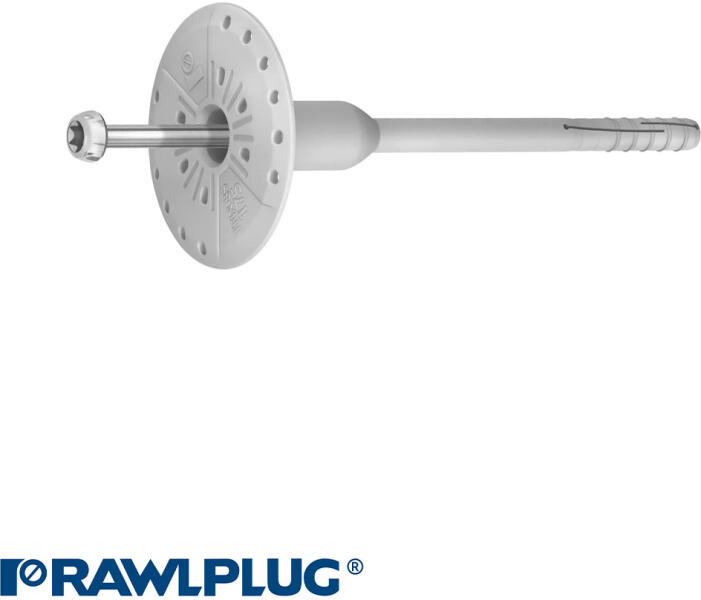

Univerzális szigetelésrögzítő dűbel acél csavarral
Süllyesztett- vagy szigetelő felület síkjába történő beépítésre
Hossz: 415 mm
Furatátmérő: 8 mm
Tányér átmérő: 60 mm
Max rögzítési vastagság: 380 mm
ETA minősítés




Univerzális, sokoldalúan alkalmazható szigetelésrögzítő dűbel acél csavarral
Süllyesztett- vagy szigetelő felület síkjába történő beépítésre
Gyorsan és könnyen rögzíthető minden típusú alapba (A, B, C, D, E kategória)
Az egyedülálló tömörödő zóna precíz rögzítést biztosít
Az szigetelősapka korong - R-TFIX-CAP - használata csökkenti a hőátadást és homogén szigetelési felületet eredményez
Kitűnő tárcsamerevség (0,6 kN/mm) egyenletes felületet és stabil szigetelőrendszert biztosít
Az egyedi kivitelezés nagy teherbírást biztosít a dübelnek, ami által csökken a négyzetméterenként szükséges rögzítési pontok száma
A legkisebb besüllyesztési mélység párosul a maximális terhelhetőségi mutatókkal
TX40 behajtással

Felhasználások:
Vakolható homlokzati hőszigetelő rendszerek (ETICS)
Expandált polisztirol (EPS) táblák
Poliuretán (PU) táblák
Ásványgyapot (MW) táblák
Parafa táblák
Könnyű fagyapot táblák

Alap anyaga:
Minősítéssel rendelkezik:
Beton C12/15-C50/60 (A felhasználási kategória)
Beton kéregpanel C16/20 – C50/60 (A felhasználási kategória)
Tömör tégla (B felhasználási kategória)
Tömör mészhomok tégla (B felhasználási kategória)
Függőlegesen perforált lyukacsos agyag falazóblokk (C felhasználási kategória)
Könnyű adalékos beton (D felhasználási kategória)
Gázbeton falazóblokk (E felhasználási kategória) Rögzítési mélység az alapban A, B, C, D anyagokban min 25 mm (nagy szilárdság esetén), gázbeton falazóelemekben min 65 mm (süllyesztett beépítés esetén +10 mm)

ETA-17/0161 minősítés Szerszámok a telepítéshez:
RAWL R-TFIX-TOOL-GREY behajtó szerszám felületi beépítéshez
RAWL R-TFIX-TOOL-BLACK behajtó szerszám süllyesztett beépítéshez
RAWL R-TFIX-TOOL-CS behajtó szerszám körkivágóval - Ø 63 mm
RAWL R-TFIX-TOOL-CSM behajtó szerszám acél körkivágóval - Ø 63 mm
RAWL R-KFS-63 körkivágó hőszigeteléshez - Ø 63 mm

Kiegészítők a szigetelésrögzítő dübelhez:
RAWL R-TFIX-CAP15-EPS-W polisztirol záródugó, fehér - 15 mm
RAWL R-TFIX-CAP15-EPS-G grafitos polisztirol záródugó, szürke - 15 mm
RAWL R-TFIX-CAP63-EPS-W polisztirol pogácsa, fehér - 63 mm
RAWL R-TFIX-CAP63-EPS-G grafitos polisztirol pogácsa, szürke - 63 mm
RAWL R-TFIX-CAP63-MW ásványgyapot pogácsa - 63 mm
RAWL R-KWX-63 szigeteléstartó tárcsa körkivágóval - Ø 63 mm
RAWL R-KWX-110 szigeteléstartó tárcsa körkivágóval - Ø 110 mm Alkalmazási példák: EPS lap rögzítése a lap külső felületének síkjába húzott tárcsával. Záródugó elhelyezése a szigetelésrögzítő dübel szélesebb külső furatában. EPS lap rögzítése sülyesztett szigetelésrögzítő dübellel. A tárcsa 10 mm-re kerül a szigetelés külső síkja alá. A körkivágóval ellátott behajtó szerszámmal egy lépésben történik a süllyesztés és becsavarás. Zárósapka elhelyezése dübeltárcsa fölött, így teljesen sík felület keletkezik a hőszigetelő lap felületén. Ásványgyapot lap rögzítése sülyesztett szigetelésrögzítő dübellel és körkivágós szigeteléstartó tárcsával. A szigetelésrögzítő dübel tárcsája 10 mm-re kerül a szigetelés külső síkja alá. A behajtó szerszámmal való becsavaráskor egyszerre történik a sülyesztés a körkivágós tartótárcsa segítségével. Zárósapka elhelyezése dübeltárcsa fölött, így teljesen sík felület keletkezik a hőszigetelő lap felületén.
EPS lap rögzítése sülyesztett szigetelésrögzítő dübellel és körkivágós szigeteléstartó tárcsával (63 mm-es kisméretű). A szigetelésrögzítő dübel tárcsája 10 mm-re kerül a szigetelés külső síkja alá. A behajtó szerszámmal való becsavaráskor egyszerre történik a sülyesztés a körkivágós tartótárcsa segítségével. Zárósapka elhelyezése dübeltárcsa fölött, így teljesen sík felület keletkezik a hőszigetelő lap felületén.
